안녕하세요.
저번 글에서 전기용품의 범위에 대한 근거규정을 차근차근 정리해 봤었는데요. 오늘은 전기용품의 대표 격(?)인 전선류의 개념과 차이점에 대해 찾아봤습니다.
전선 및 전원코드는 "안전인증대상" 전기용품으로 규정하고 있습니다.
상기 그림에서 보시는 바와 같이 (1) 절연전선, (2) 케이블, (3) 코드, (4) 코드세트의 4가지 세부품목으로 나뉘어 있고요. (1)~(4)에 해당한다고 할지라도 직류(DC) 전압을 사용하는 것이거나 통신 및 데이터 전송을 목적으로만 사용하는 것은 안전인증대상에서 제외하는 점 유의하시기 바랍니다.
그렇다면 여기서 궁금한 점이 하나 생기는데요.
절연전선과 케이블, 코드, 코드세트의 차이점이 뭘까.. 하는 의문입니다.
그래서 정리해 보았습니다.
1. 절연전선 (Insulrated Wire)
기본적으로 전선은 도체(Conductor)와 절연체(Insulator)로 이루어져 있습니다.
도체를 통해 전기가 이동하고, 절연체는 전기가 다른 곳으로 뻗쳐 나가지 않도록 흐름을 막아주는 역할을 수행하는데요.
절연전선은 이러한 도체 + 절연체의 기본 구성이라고 보시면 됩니다. 도체는 전선의 한가운데 위치하고, 도체를 절연체가 감싸는 형태로, 가운데 도체는 보통 전선 심이라고 표현하기도 합니다.
전선 심은 사용하려는 용도에 따라 하나일 수도 있고 여러 개일수도 있는데요. 어쨌든 절연전선은 도체와 절연체로 이루어진 전선을 의미한다고 보시면 되겠습니다.
2. 케이블 (Cable)
케이블은 절연전선에 추가로 보호용 외피가 붙은 전선을 말합니다.
즉, 도체 + 절연체 = 절연전선 -> 절연전선 + 외피 = 케이블의 개념이라고 보시면 되겠습니다. 쉽게 보면 절연전선을 여러개 묶어서 겉에 보호용 외피를 감싼 것을 보통 케이블이라고 합니다.
일반적으로 케이블은 전력이나 데이터 신호를 전송하기 위해 대형 건물이나 산업용으로 사용되는 경우가 많습니다.

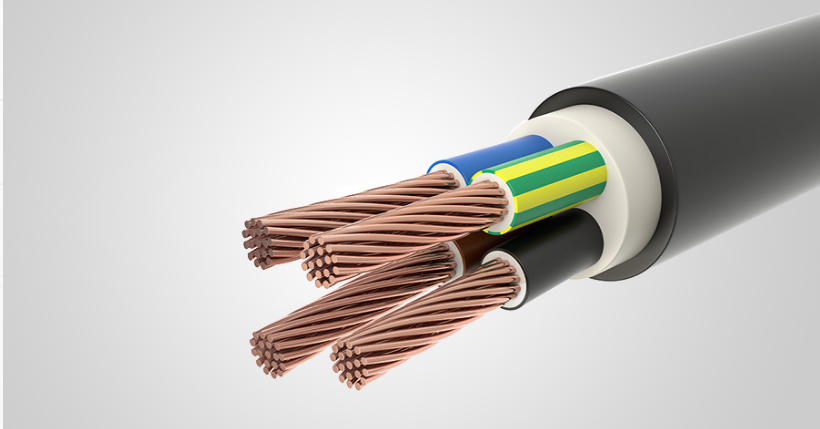

아래 예시 그림이 딱 케이블의 느낌을 잘 살린 것 같아 공유해 봅니다.
3. 코드 (Cord)
코드는 저도 사실 정의를 잘 모르겠는데요. ;;
안전기준을 보면 보통 코드와 가요케이블이 함께 묶여서 규정되어 있더라고요. 그래서 절연전선과 유사한 구조(도체+절연체)를 가지면서 기기와 전기제품에 전원을 공급하는 데 사용되는 것들이라고 추정만 하고 있습니다. ㅠㅠ
코드는 USB케이블이나 가전제품에 부착되어 있는 전선과 같이 유연하다는 특징이 있다고 합니다.
4. 코드세트 (Cord Set)
마지막 코드세트입니다.
코드세트는 코드에 플러그와 연결 단자가 결합된 완성품이라고 보시면 되겠습니다.
한쪽에는 돼지코 플러그가 달려 있고, 다른 한쪽에는 전기제품에 꽂아서 쓸수 있는 형태의 전선은 코드세트라고 보시면 되겠습니다.
안전기준에서는 코드세트에 대해 아래와 같이 정의하고 있습니다.
"1개의 연성 케이블이나 코드에 일체형(non-rewirable) 플러그 1개와 커넥터 1개를 끼워 맞춘 조립품으로, 전기 기구나 전기 기계 기구를 전원에 접속하기 위한 것."

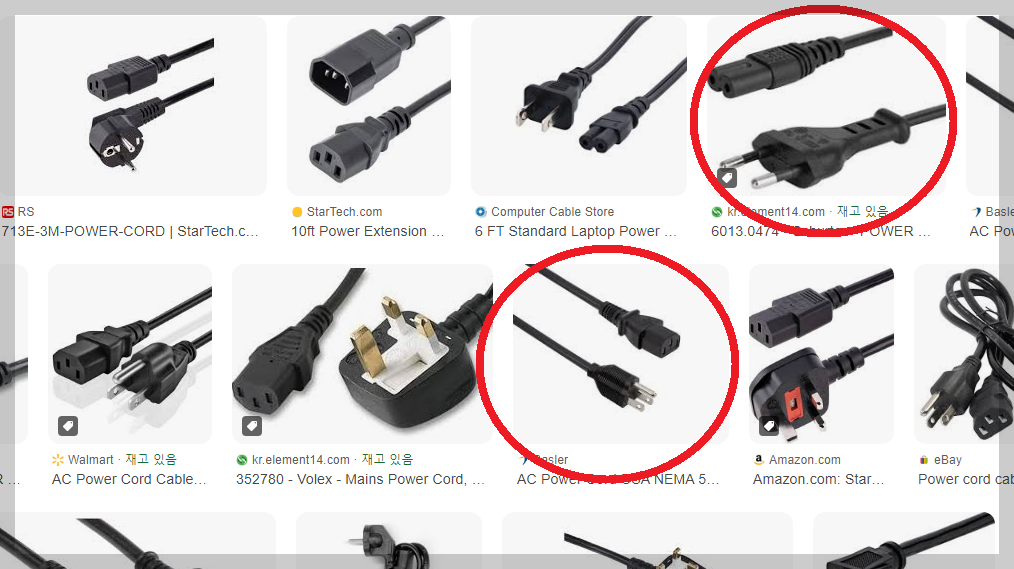

아래 예시사진을 보시면 딱 어떤 느낌이신지 바로 아실 것 같습니다.
멀티 탭에 꽂아서 쓰는 노트북 충전기나 모니터 전원 코드 이런 것들이 모두 코드세트에 해당합니다.
절연전선, 케이블, 코드, 코드세트 중 어디에 해당하는지 여부는 수입하려는 물품의 스펙에 따라 달라질 수 있습니다.
그래서 개별 전기용품에 대한 안전기준을 꼭 체크하셔야 하는데요. 2024년 9월 기준 세부품목별 안전기준번호를 아래 표와 같이 정리해보았습니다.
| 세부품목 | 안전기준 번호 | 안전기준명 |
| 절연전선 | KC 60227-1 | 정격전압 450/750V 이하의 염화비닐 절연케이블, 제1부: 일반요구사항 |
| KC 60227-2 | 정격전압 450/750V 이하의 염화비닐 절연케이블, 제2부: 시험방법 | |
| KC 60227-3 | 정격전압 450/750V 이하의 염화비닐 절연케이블, 제3부: 배선용 절연전선 | |
| KC 60245-1 | 정격전압 450/750V 이하의 고무절연케이블, 제1부: 일반요구사항 | |
| KC 60245-2 | 정격전압 450/750V 이하의 고무절연케이블, 제2부: 시험방법 | |
| KC 60245-3 | 정격전압 450/750V 이하의 고무절연케이블, 제3부:내연 실리콘 고무절연케이블 | |
| 케이블 | KC 60227-1 | 정격전압 450/750V 이하의 염화비닐 절연케이블, 제1부: 일반요구사항 |
| KC 60227-4 | 정격전압 450/750V 이하 염화비닐 절연 케이블, 제4부 : 고정배선용 시스 케이블 | |
| KC 60227-6 | 정격전압 450/750V이하 염화비닐 절연케이블, 제6부: 리프트 케이블과 연결용 유연성케이블 | |
| KC 60227-7 | 정격전압 450/750v 이하 염화비닐 절연케이블, 7부 : 2심 또는 다심의 차폐 및 차폐 유연성 케이블 | |
| KC 60245-1 | 정격전압 450/750V 이하의 고무절연케이블, 제1부: 일반요구사항 | |
| KC 60245-4 | 정격전압 450/750V 이하 고무 절연 케이블 제4부 : 코드 및 가요케이블 | |
| KC 60245-5 | 정격전압450V/750V이하 고무 절연 케이블, 제5부: 리프트케이블 | |
| KC 60245-6 | 정격전압 450V/750V 이하 고무 절연케이블, 제6부: 아크용접용 케이블 | |
| KC 60245-7 | 정격전압 450V/750V 이하 고무 절연케이블, 제7부: 내열성 에틸렌 비닐아세테이트 고무 절연전선 | |
| KC 60502-1 | 정격전압 1kV(Um=1.2kV)∼30kV(Um=36kV) 이하 압출성형 절연케이블 및 그 부속품 제1부: 정격전압 1kV(Um=1.2kV)∼3kV (Um=3.6kV) 이하의 케이블 | |
| KC 10028 | 정격전압 450V/750V 이하 고무 절연케이블, 가교 실리콘고무절연 다심케이블 | |
| KC 60702-2 | 정격전압 750V 이하 무기물 절연케이블 및 단말부 제2부 : 종단부 | |
| 코드 | KC 60227-1 | 정격전압 450/750V 이하의 염화비닐 절연케이블, 제1부: 일반요구사항 |
| KC 60227-5 | 정격전압 450/750V 이하 염화비닐 절연케이블, 제5부: 가요케이블(코드) | |
| KC 60245-1 | 정격전압 450/750V 이하의 고무절연케이블, 제1부: 일반요구사항 | |
| KC 60245-4 | 정격전압 450/750V 이하 고무절연케이블, 제4부 : 코드 및 가요 케이블 | |
| KC 60245-8 | 정격전압 450/750V 이하 고무절연케이블, 제8부 : 고 유연성 전기기기용 코드 | |
| 코드세트 | KC 60799 | 전기용 부속품 – 코드셋 및 상호연결 코드셋 (Cord sets and interconnection cord sets) |
전기용품 및 생활용품 안전관리 운용요령 [별표 9] 안전인증대상전기용품의 모델구분 세부기준(제13조 관련)
전기용품에 대한 안전기준은 국가기술표준원 사이트에서 확인하실 수 있습니다.
국가기술표준원 사이트 → 상단 정책 메뉴 → 제품안전 → 우측 메뉴에서 안전기준열람 선택 후 상기 기준번호로 조회하시면 됩니다.
